Lyraの現場共同住宅、宿泊施設

Lyra敷地

敷地

古い建物が解体され更地となった敷地。近隣の方への「お知らせ看板」を設置した。



site

The site has been demolished and cleared of old buildings. An “announcement sign” was installed to inform neighbors.

Lyra杭工事

杭工事

鉄筋コンクリート造の建物を乗せるには地盤の強度が少し不足していたので杭基礎として設計された。写真は、20本の鋼管杭を施工しているところです。



piling work

It was designed as a pile foundation because the ground was not strong enough to accommodate a reinforced concrete building. The photohows 20 steel pipe piles being driven.

Lyra1階床配筋01

1階床のための配筋01

杭の上に基礎梁の鉄筋を配筋する。



Distribute rebar for the first floor 01

Reinforcing steel bars for the foundation beams are placed on top of the piles.

Lyra1階床配筋02

1階床配筋02

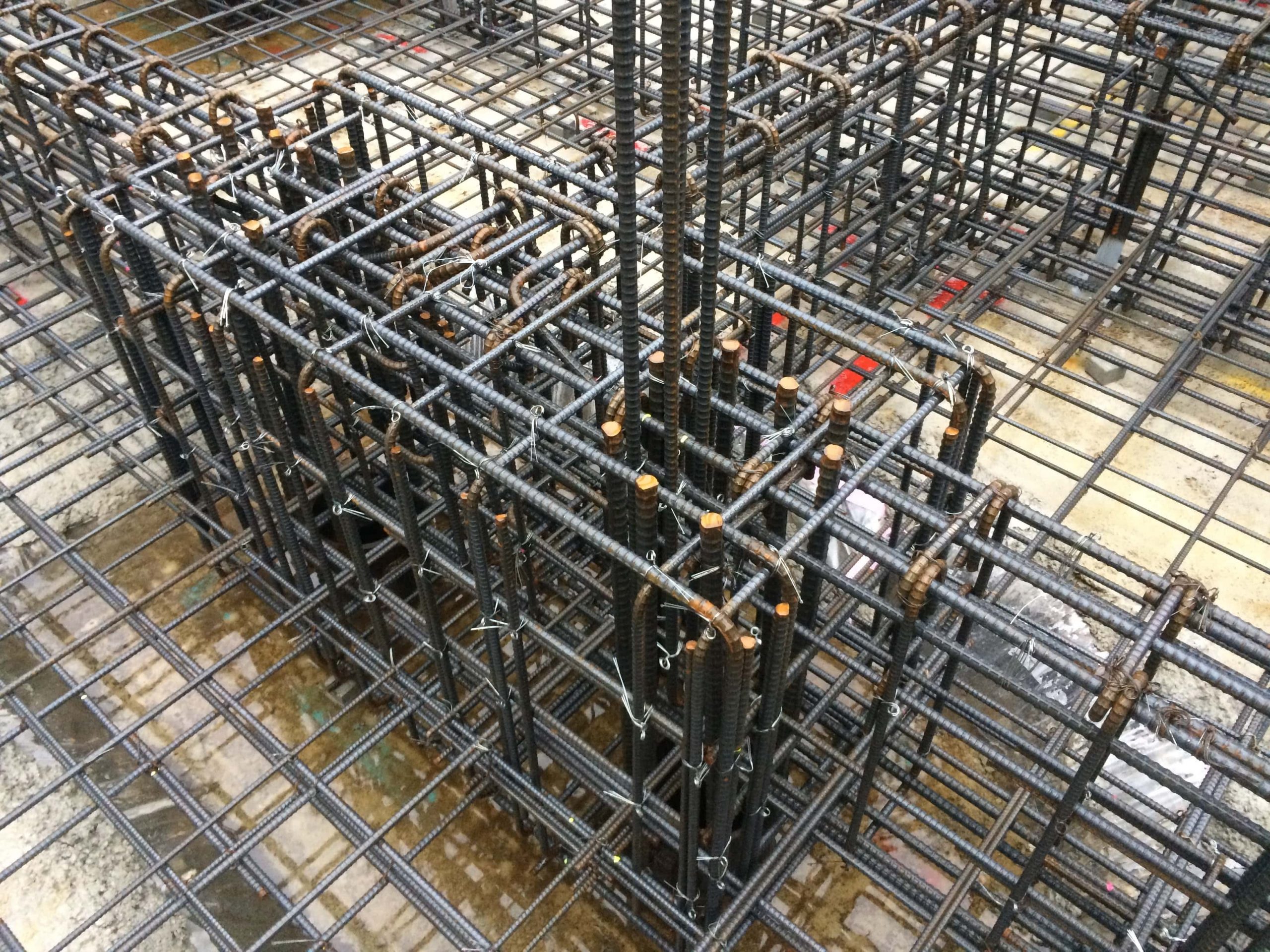

基礎梁の詳細。鉄筋が組まれただけのものだが未来都市のように見えてしまう。



istribute rebar for the first floor 02

Detail of the foundation beam. It looks like a city of the future, even though it is just a rebar.

Lyra1階床コンクリート打設

1階床コンクリート打設

作業を分担して手際よくコンクリートが打設されていく。技術と経験を持った方々が協力して進める力強い作業です。



Pouring of the 1st floor concrete

The work is divided up and the concrete is poured deftly. It’s a powerful process that is carried out by people with skills and experience working together.

Lyra1階壁配筋

1階壁配筋

柱や壁の配筋が立上り、型枠が建て込まれていく。



1st floor wall reinforcement

The post and wall alignments are erected and the formwork is built.

Lyra1階壁配筋02

1階壁配筋02

窓周りの鉄筋の補強の様子。鉄筋と型枠だけで美しさすら感じてしまいます。



1st floor wall reinforcement 02

The reinforcement of the rebar around the window. The rebar and the formwork alone are even beautiful.

Lyra1階壁型枠01

1階壁型枠01

型枠と単管パイプが織りなす布地のようにも見えてしまう。



1st Floor Wall Formwork 01

It looks like a fabric of formwork and single pipe woven together.

Lyra1階壁型枠02

1階壁型枠02

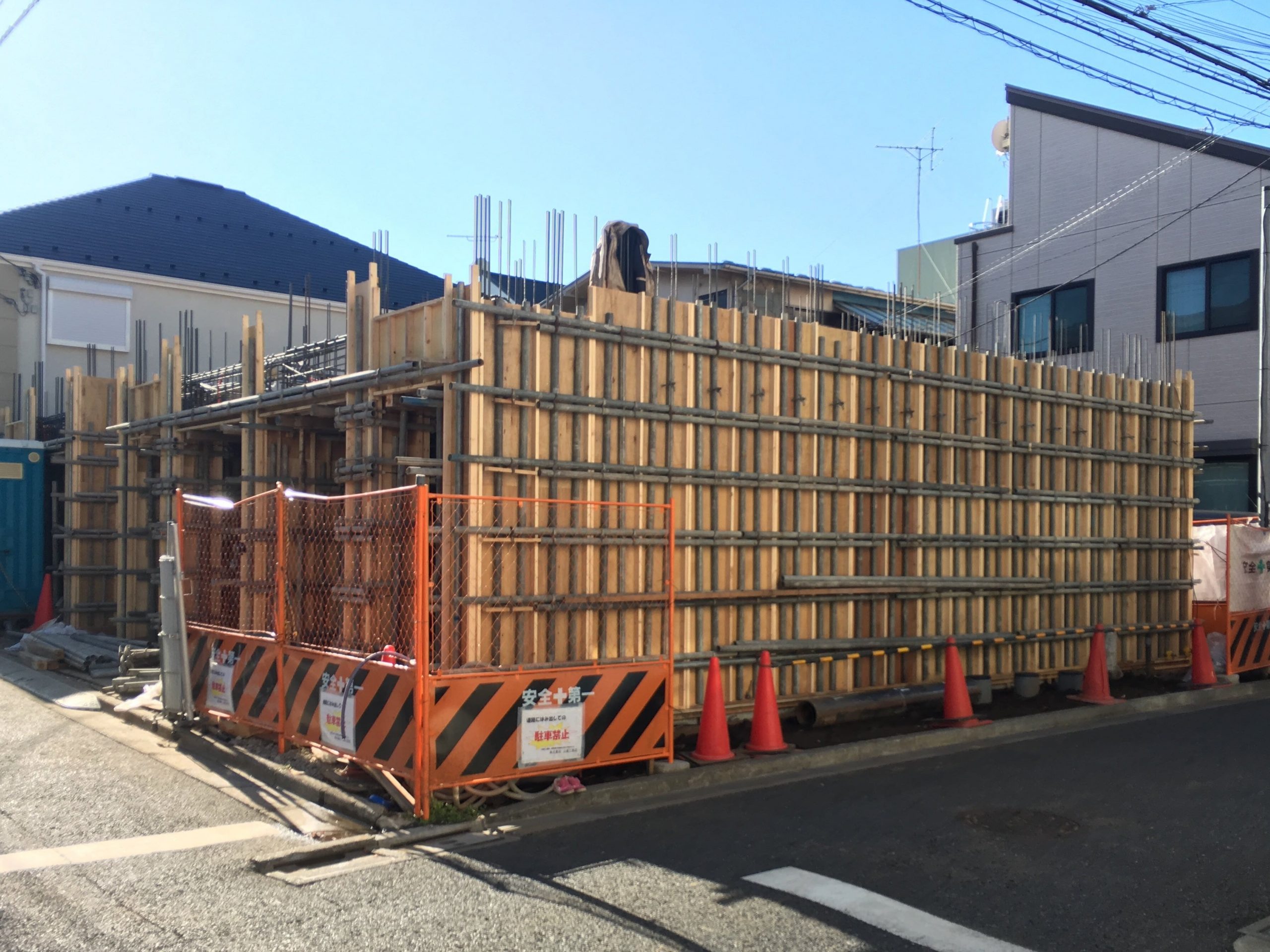

1階の壁型枠が立上る。



Wall formwork 02 on the first floor

The wall formwork on the first floor rises.

受入検査

受入検査

搬入されたレディミクストコンクリートをチェックしているところ。



acceptance inspection

Checking out the ready-mixed concrete that was delivered.

Lyra2階床打設01

2階床へのコンクリート打設01

2階の床と1階の壁のコンクリートを打設している様子を、邪魔にならぬよう少し離れて見ています。



Concrete pouring for the second floor 01

Watching the concrete being poured for the second floor and first floor walls from a little distance so as not to interfere It is.

Lyra2階床打設02

ミキサー車とポンプ車

上でコンクリートを打設する際、道路ではこれらの車両が働く。



Mixer truck and pump truck

These vehicles work on the road when pouring concrete on top.

Lyra2階床打設03

2階床のコンクリート打設

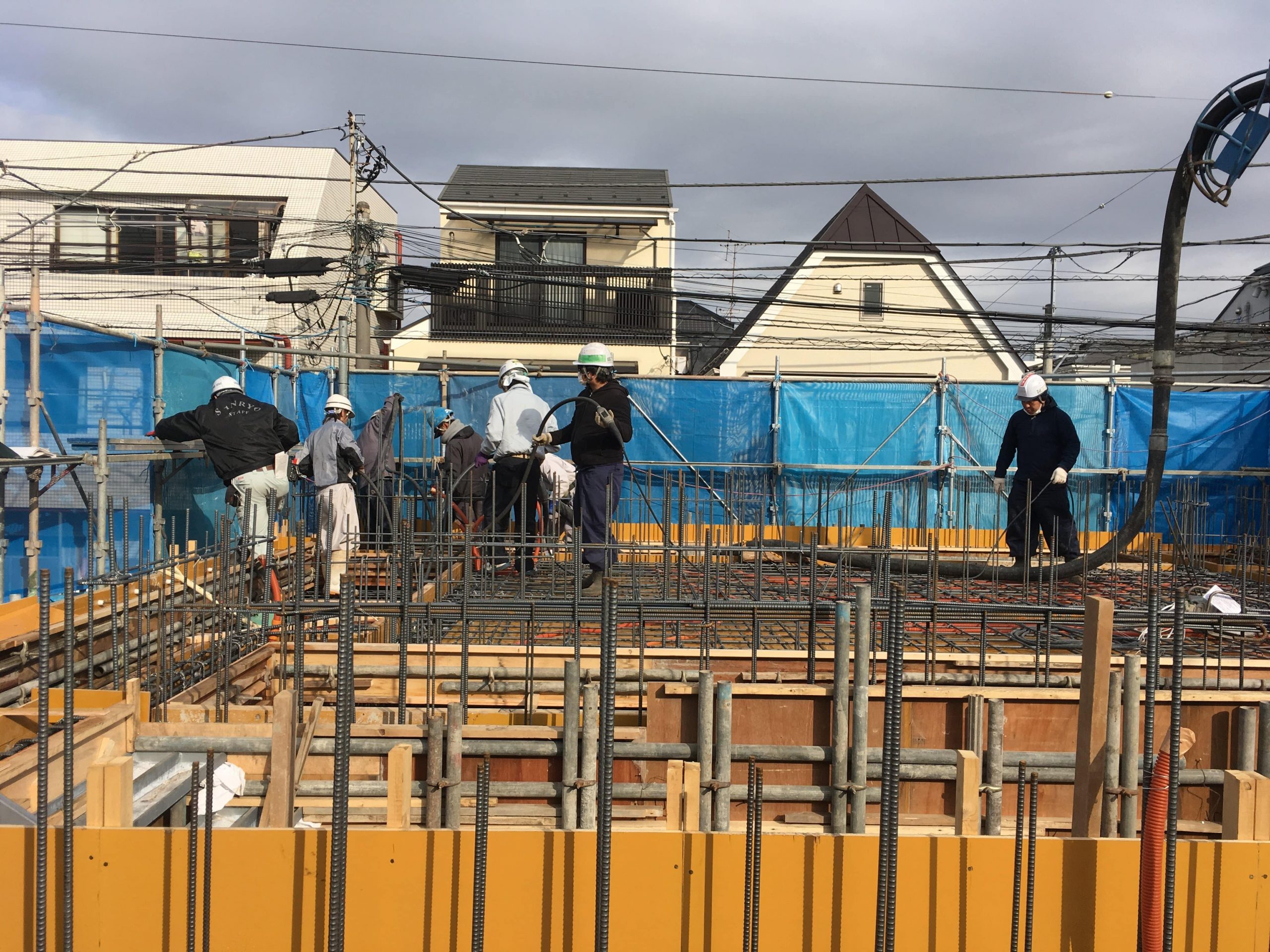

華やかで力強いが、繊細な作業を伴う打設の様子。



Pouring concrete for the second floor

The casting process is gorgeous and powerful, but involves delicate work.

Lyra2階床打設04

2階床打設02

それぞれが異なる作業をしながら打設は進められます。コンクリートを注ぐ方、振動を加える方、綺麗に均す方、汚れを掃除する方などの共同作業です。



Pouring concrete for the second floor 02

The pouring process proceeds with each of us doing a different task. It’s a collaborative process: pouring the concrete, vibrating it, leveling it, and cleaning up the dirt.



Lyra段板実物大模型

段板実物大模型

鉄板を折った際の感じを見るための実物大模型を作ってもらいました。



A full-scale model of a steel plate for stair

I had a full-scale model made of the steel plate to see how it looks when it was folded.

Lyra階段施工

階段の段板施工

階段を壁に埋め込んでコンクリートを打設。上手く行きました。



Construction of stairway treads

The stairs were embedded in the wall and concrete was poured. It went well.

Lyra1階脱型

1階の脱型

型枠を取り外すと、綺麗に打設されたコンクリートが顔を出します。



Demolding of the first floor formwork

Once the formwork is removed, the neatly poured concrete is revealed.

Lyra2階壁配筋01

2階壁配筋01

2階の壁の鉄筋を立ち上げているところ(配筋の縦横の線が中空に立ち上がります)。



Reinforcing steel bars in the second floor walls 01

The rebar of the second floor wall is being stood up (the vertical and horizontal lines of the reinforcement rise up into the hollow).

Lyra2階壁配筋02

配筋と型枠

コンクリート打設前に見られる壁内部の様子。



Reinforcement and Formwork

The interior of the wall as seen before the concrete was poured.

Lyra2階壁配筋03

格子の目のような配筋

シャラシャラと音を立てそうな配筋の織りなす景色。



grid-like plotting

The landscape is woven with a plot that seems to make a shuffling sound.

Lyra鉄筋

鉄筋

鉄筋の鉄とその色。



rebar

Rebar iron and its color.

Lyra2階壁配筋04

壁配筋

配筋の間に電気の配管を通します。



wall map

Run electrical piping between the reinforcement lines.

Lyra壁配筋上から

配筋

壁を上から覗いています。単管パイプで支えられた型枠、壁内の配筋、床配筋などが見えます。



Place the rebar.

We are looking at the wall from above. You can see the formwork supported by single-pipe pipes, the reinforcement in the wall and the floor reinforcement.

Lyra壁型枠上から2

パラペット(屋上の低い壁部分)

コンクリート打設前のパラペット部分の配筋と型枠。



Parapet (low wall part of the roof)

Reinforcement and formwork for the parapet section before concrete placement.

Lyra3床全景

3階床全景

3階床と2階壁にコンクリートを打設します。



Overall view of the 3rd floor

Concrete will be poured on the third floor and second floor walls.

Lyra3階壁配筋01

3階壁型枠

3階の壁を外側から見たところdsf。内側では配筋が進められています。



3rd Floor Wall Formwork

A view of the third floor wall from the outside. On the inside, the rebar is being assembled.

Lyra3階壁配筋02

中央通路(吹抜け)の型枠



Formwork for the central corridor (atrium)

Lyra3階壁配筋03

3階壁の鉄筋の配筋

型枠に勾配屋根の形が見えてきました。天井の高い空間です。



Assembling the rebar for the third floor wall

The shape of the sloping roof is now visible on the formwork. It is a high-ceilinged space.

Lyra3階壁配筋04

3階壁配筋

屋根の三角の形が配筋されつつあります。



Placement of rebar to third floor walls(Distribution).

A roof triangle is being created.

Lyra屋根配筋

屋根配筋

最上階の勾配屋根の配筋が進んでいます。屋根と屋根の間は中央通路の隙間。



Rebar Distribution of Roof

The top floor sloped roof is in the process of being reinforced. Between the roofs is a gap in the central walkway.

Lyra屋根打設

屋根コンクリート打設

勾配屋根のコンクリートを打設します。迫力があり丁寧さを求められるコンクリートの打設もこれが最後です。



Roof concrete pouring

Concrete is poured for the sloped roof. This is the last time to pour the concrete, which is powerful and requires careful attention.

Lyra3階内部支保工01

3階内部支保工

屋上でコンクリートが打設されている下の空間には沢山の支保工が設置され屋根を支えている。



Narrow pillars inside the third floor

In the space underneath where the concrete was poured on the rooftop, a lot of iron pipe pillars were installed to support the roof.

Lyra3階内部支保工02

3階内部支保工02

Narrow pillars inside the third floor 02

Lyra3階内部01

3階内部空間

支保工を取り外すと、内部には素の空間が現れる。



The interior space on the third floor

When the thin steel pipe is removed, a bare space is revealed inside.

Lyra3階内部空間02

3階内部空間



The interior space on the third floor

Lyra階段

中央階段

コンクリートから生えているように見える階段の段板。



central staircase

The steps of the stairs appear to be growing out of concrete.

Lyra床下配管

床下配管

給排水管などが接続され設置されます。



underfloor piping

Water supply and drainage pipes are connected and installed.

Lyra中央階段

中央階段

手すりが設置される前の階段。コンクリート壁と段板の間には隙間が設けられている。完成前のこの時期、建築本体や付属物が素の迫力を見せてくれます。



central staircase

The stairs before the railing was installed. There is a gap between the concrete wall and the stepping board. The building itself and its appurtenances show their bare force at this time before completion.

Lyraガラスブロック

照明を点けて、外部からガラスブロックを見ています。



With the lights on, we are looking at the glass block from the outside.

Lyra植栽

植栽

外周部には、植栽が施されました。

植えられたのは、オタフクナンテン、シロヤマブキ、フロワペット、ユキヤナギ、シルバープリペット、フイリハラン、マホニアコンフューサ、ヤブラン、クリスマスローズ、フイリヤブランの十種類の草木。



planting

The perimeter was planted.

The plantings included Otafuku nanten, white yamabuki, frowapet, snow willow, Silver Prepets, Huiliharan, Mahonia Confusa, Yablan, Christmas Roses, Ten different kinds of plants and trees in Huillia Blanc.

Lyra完成01

完成01

設備機器が設置されクリーニングもされて、内部空間が美しさを増した。



Completed 01

Equipment has been installed and cleaned, adding to the beauty of the interior spaces.

Lyra完成02

完成02

照明を点けて、外観を眺めてみる。



Completed 02

Turn on the lights and look at the exterior.

Lyra完成03

完成03

少し離れて、街に佇む建築の姿を眺める。



Completed 03

Step back for a moment and look at the architecture of the city.
